DP微型隔膜泵



 DP型微型隔膜泵产品概述:

邦泉泵业生产的DP型微型电动隔膜泵是用微型直流电动机(电压为12V、24V的电动机)做动力驱动装置,驱动内部机械偏心装置做偏心运动,由偏心运动带动内部的隔膜做往复运动。从而对固定容积的泵腔内的空气进行压缩(压缩时抽气口关闭,排气口打开形成微正压)、拉伸(压缩时排气口关闭,抽气口打开形成负压),在泵抽气口处与外界大气压产生压力差,在压力差的作用下,将气体压(吸)入泵腔,再从排气口排出。



DP型微型隔膜泵技术参数:

● 电压:12~24VDC

● 电流:1~7A

● 流量:1~12L/min

● 转速:470~1300 r/min

● 压力:0.24~0.9Mpa

● 吸程:5m

● 调压开关:---PSI

● 输入功率:10~40W

● 泵体材质:FRPP

● 膜片材质:三元乙丙塑胶、丁晴橡胶



DP型微型隔膜泵工作原理:

DP型微型隔膜泵第一种工作模式:电机的圆周运动,通过机械装置使泵内部的隔膜做往复式运动,从而压缩、拉伸泵腔内的空气形成负压,在抽气口处与外界大气压产生压力差,在压力差的作用下,将气体吸入泵腔,再从排气口排出。

DP型微型隔膜泵第二种工作模式:微型隔膜泵是利用螺杆的回转来吸排液体的。微型隔膜泵中间螺杆为主动螺杆,由原动机带动回转,两边的螺杆为从动螺杆,随主动螺杆作反向旋转。主、从动螺杆的螺纹均为双头螺纹。由于各螺杆的相互啮合以及螺杆与衬筒内壁的紧密配合,在微型隔膜泵的吸入口和排出口之间,就会被分隔成一个或多个密封空间。随着螺杆的转动和啮合,这些密封空间在泵的吸入端不断形成,将吸入室中的液体封入其中,并自吸入室沿螺杆轴向连续地推移至排出端,将封闭在各空间中的液体不断排出,犹如一螺母在螺纹回转时被不断向前推进的情形那样,这就是微型隔膜泵的基本工作原理。



DP型微型隔膜泵产品图片:



DP型微型隔膜泵产品图片



DP型微型隔膜泵结构图:

DP型微型隔膜泵结构图



DP型微型隔膜泵产品特点:

1.噪音低、耐腐蚀、压力高,自吸高度5m.

2.介质温度可达60℃.

3.允许干运转.

4.内装压力开关以保护泵运转时不受损坏.

5.内装溢流阀控制泵的正常运行.

6.拆装方便.

7.采用安全低电压,保证人身安全



DP型微型隔膜泵产品用途:

DP型微型隔膜泵应用于反渗透水质净化系统、过滤机、喷雾装置、工业设备、化工计量加液、卫生、环保、印刷行业。

一、解决车辆、船舶、游艇等在使用中的饮食、洗簌、沐浴、厕所、冲洗的用水。

1、高、中、低档客车卫生间及饮水机的供水系统;

2、各种房车、野外宿营车、家庭休闲车的供水系统;

3、其他专用车辆,例如,采血车、救护车、电视转播车、勘察车、工程车等随车人员用水系统

4、各种船舶、游艇供水系统。经加装配套过滤器,可从大海、河流、湖泊、池塘、水井中直接取水。

二、食品、饮料加工及处理等设备,实现流体食品的转移、分配、灌装等。/p>

三、家庭供水。太阳能工业。

四、其他需液体转移和喷射的设备和系统。例如,清洗设备、道路施工设备、净化设备、冷却系统等。



DP型微型隔膜泵性能参数:

型号

电压

(VDC)

最大电流

(A)

最大流量

GPM(L/min)

转速

(r/min)

最高压力

Psi(MPa)

吸程

(m)

调压开关

Psi(MPa)

功率

(W)

DP-35

12

7

2.5(9.5)

1200

35(0.24)

5

35(0.24)

40

24

4.8

3.2(12)

1300

35(0.24)

5

35(0.24)

40

DP-60

12

6.0

1.3(5.0)

1200

60(0.42)

5

60(0.42)

40

24

3.0

1.3(5.0)

1200

60(0.42)

5

60(0.42)

40

DP-60N

12

6.0

1.3(5.0)

1200

60(0.42)

5

60(0.42)

40

24

3.0

1.3(5.0)

1200

60(0.42)

5

60(0.42)

40

DP-60A

12

3.5

0.8(3.0)

375

60(0.42)

5

-

20

DP-100

24

1.1

0.32(1.2)

375

100(0.68)

5

100(0.68)

10

DP-100(A)

24

1.1

0.32(1.2)

375

100(0.68)

5

100(0.68)

10

DP-125

24

1

0.26(1.0)

375

125(0.86)

5

125(0.86)

10

DP-130

24

1.2

0.45(1.7)

470

130(0.90)

5

/

15

12

2.2

0.45(1.7)

470

130(0.90)

5

/

15

DP-130(B)

12

2.2

0.45(1.7)

470

130(0.90)

5

125(0.86)

15

注:1、如有用户需要24VAC隔膜泵,可在订单中说明;

2、单位换算:GPM-加仑/分;L/min-升/分;psi-磅/平方英寸;1加仑(美国)=3.785升;1MPa=145psi

3、本公司备有各类型的变压器,若用户无系统变压设备,可增购适用变压器,以使隔膜泵正常运

4、DP-60N微型电动隔膜泵“N”代表丁晴耐油膜片。

注1:“最大流量”指泵的出水口没有阻力、不需要输出压力来克服阻力(即泵的输出压力接近零) 时,泵的抽水速率 (流量)达到最大。一旦有阻力,泵的流量就会衰减,与输出压力呈类似反比例的关系。

注2:“吸程”也叫“最大自吸高度”。即泵在不加引水的情况下,能自动将水吸上来的最大高度(泵抽水口距离待抽液面的垂直距离)。我们的水泵都是自吸水泵,所标吸程均指这种情况。有些离心式的水泵就没有自吸能力,第一次使用必须加引水才行。有的隔膜水泵虽然也有自吸能力,但标的“吸程”往往与“进水管里全部是空气”下能抽起水的垂直高度有差距,这点请注意。

注3:“最大扬程”也叫“最大排水高度”。指在泵出水口接有足够长度水管的情况下,将水管垂直举起,泵能利用输出压力将水打到距离排水口的最大垂直高度。不包括吸程。如果泵出水口接管没接管子,或即使接了但管子为水平,或没安装阻力装置(如阀门、喷嘴一类),泵的输出压力就很小,此时泵的流量达到最大。使用中,0<泵的实际扬程<最大扬程,并不是泵一通电工作,扬程就达到最大,而是取决于负载。比如可以用阀门关闭程度来控制实际扬程的高低。

注4:“最大输出压力”也叫“最大关断压力”。泵运行过程中,排水端受到阻力或接了大负载,就会表现出输出压力,来克服这种阻力,当这个压力到了一定程度,为避免压力过大造成泵内部元件损坏,随机的压力保护开关就会启动,让泵停机。此时的压力就叫泵的“最大输出压力”。当排水端受到的阻力或压力小于“最大输出压力” 时,泵才会重新启动。



DP型微型隔膜泵安装指南:

1.安装时,需拔出隔膜泵进出口的封盖.

2.装有随泵附带的进出口接头,DP-130 DP-125 DP-100 DP-60型隔膜泵进出口采用ZG3/8″外牙G29/64″弯管接头;DP-35隔膜泵进出口采用3/8″外牙软管接头.

3.泵应按水平安装;如需垂直安装时,泵头应朝下.

4.在泵的进出管道中安装一个过滤器,这是泵有效使用的保证.(DP-35型隔膜泵泵头内已装有过滤网,无需安装过滤器).

5.隔膜泵的底座分尼龙底座,铁底座橡胶脚柱.



DP型微型隔膜泵性能曲线图:

DP-60微型隔膜泵性能曲线图



DP-60微型隔膜泵性能曲线图

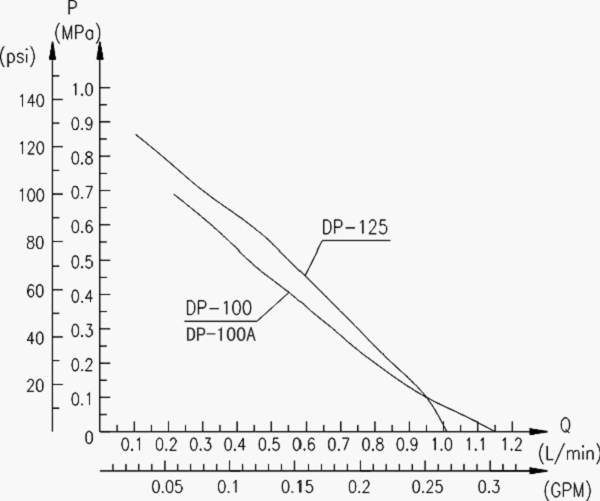

DP-125微型隔膜泵性能曲线图



DP-130微型隔膜泵性能曲线图
