一、凸轮转子泵的介绍
ZB3A凸轮转子泵(有时也写为LQ3A系列)采用二叶、三叶、碟形、多叶型的转子，是一种多用途容积式输送泵。它具有转速低、输出扭矩高、耐高温、耐腐蚀等特点，是一种卫生型的容积式输送泵，其独特的工作原理和特点使其在高粘度、高温度、高腐蚀性的物料的输送中得以体现，其输送过程平稳、连续、并且能够保证物料在输送过程中物理性能不被破坏，可输送的物料的粘度高达100万CP，输送流量可以较精确的控制也可方便地制成变量泵，我们可以根据不同的工艺需要配备特殊的调速范围的减速系统，满足用户需要。
二、凸轮转子泵的规格参数：
| 产品型号 |
每百转排量
（L）
|
建议调速范围(rpm)
|
对应流量
（L/H）
|
电机功率
（Kw）
|
进、出口管
径（mm）
|
|
ZB3A-3
|
3
|
200-500
|
300-800
|
0.55
|
Ø25×1.5
|
|
ZB3A-6
|
6
|
650-1600
|
0.75
|
Ø25×1.5
|
|
ZB3A-8
|
8
|
850-2160
|
1.5
|
Ø25×1.5
|
|
ZB3A-12
|
12
|
1300-3200
|
2.2
|
Ø38×1.5
|
|
ZB3A-20
|
20
|
2100-5400
|
3
|
Ø38×1.5
|
|
ZB3A-30
|
30
|
200-400
|
3200-6400
|
4
|
Ø42×1.5
|
|
ZB3A-36
|
36
|
3800-7600
|
4
|
Ø42×1.5
|
|
ZB3A-52
|
52
|
5600-11000
|
5.5
|
Ø51×1.5
|
|
ZB3A-66
|
66
|
7100-14000
|
7.5
|
Ø63.5×2
|
|
ZB3A-78
|
78
|
9000-18000
|
7.5
|
Ø63.5×2
|
|
ZB3A-100
|
100
|
11000-22000
|
11
|
Ø76×2
|
|
ZB3A-135
|
135
|
15000-30000
|
15
|
Ø89×2
|
|
ZB3A-160
|
160
|
17000-35000
|
18.5
|
Ø89×2
|
|
ZB3A-200
|
200
|
20000-43000
|
22
|
Ø100×2
|
三、凸轮转子泵结构形式：
| 结构形式 |
特点
|
|
三叶型
|
配置形状为三叶型渐开线叶轮的转子泵，为通用型结构，能够满足绝大多数的粘稠物料输送，是应用广、销售量多的转子泵结构，适用于大多数的应用场合。
|
|
双蝶型
|
配置形状为双蝶形的转子，这种形状的转子具有对固形物比较大的包容作用，能够很好地解决含有固形颗粒的介质的输送，可大大减少固态颗粒对泵的磨损和损坏。蝶形转子泵适用于输送高粘度及内含较大颗粒的物料，对特别粘稠的物料能够有效输送；
|
|
单蝶型
|
配置单蝶形状转子的转子泵是专门为解决输送内含大颗粒物料而专门设计制造的，其独特的形状和曲线形式使其在其他泵中具有不可比拟的优越性，在输送物料过程中能够有效地避免颗粒破碎，是输送含颗粒物料泵的首选。
|
|
多叶型
|
配置多叶型的转子泵具有运转平稳，输出物料脉动小，管道振动轻等特点，是输送特高粘度物料的设备的首选。配备有保温端盖的多叶型转子泵更是广泛地应用于糖浆浓缩制品的真空输送，是真空浓缩设备的理想配套输送泵。
|
四、凸轮转子泵结构特点：
转子泵默认配置了一台调速范围为200rpm-400rpm的手动摩擦式手动调速减速器，并通过调节其调速手轮实现对减速器的输出转速的调节，从而完成对转子泵流量的调节。这种结构的转子泵具有安全可靠，扭矩大，流量无级可调，可以满足一般的工艺流程中对流量变化的适应，也满足了设备对不同物料的输出配置的要求。其缺点就是调节范围比较小，无法实现低速运行。但是其制造成本比较低，而且能够在一定范围内对流量进行无级调节，其应用市场还是比较广泛的。
结构特点
1.特高强度的耐酸碱旋转轴设计，保证了核心零件-转子在工作腔中稳定精确的工作；并且具有特别高的强度和刚度，对消除振动、提高机械密封的使用寿命有明显作用；
2.具有多种工作间隙的产品可供选择，满足不同工矿下的压力需要，最高输出压力可达16bar；
3．泵体设有特别的固定机构，在拆开维护过程中不会影响机械密封及其他固定元件的位置；
4．波片弹簧的机械密封结构设计，使密封面受力更均匀，使密封件的使用寿命更长；
5．各种不同形状的转子在同一台设备上完全能够实现互换；
6．所有与物料接触的材料均为耐酸碱不锈钢，完全符合食品卫生和医药行业的使用需要，并且完全能够满足CIP的清洗的需要；
7．配备的高精度制造的同步齿轮和轴承，保证设备在运转中的精度需要；
8．提供多种形式的动力传送机构，完全能够满足任何的各种特殊的工艺条件的需要。

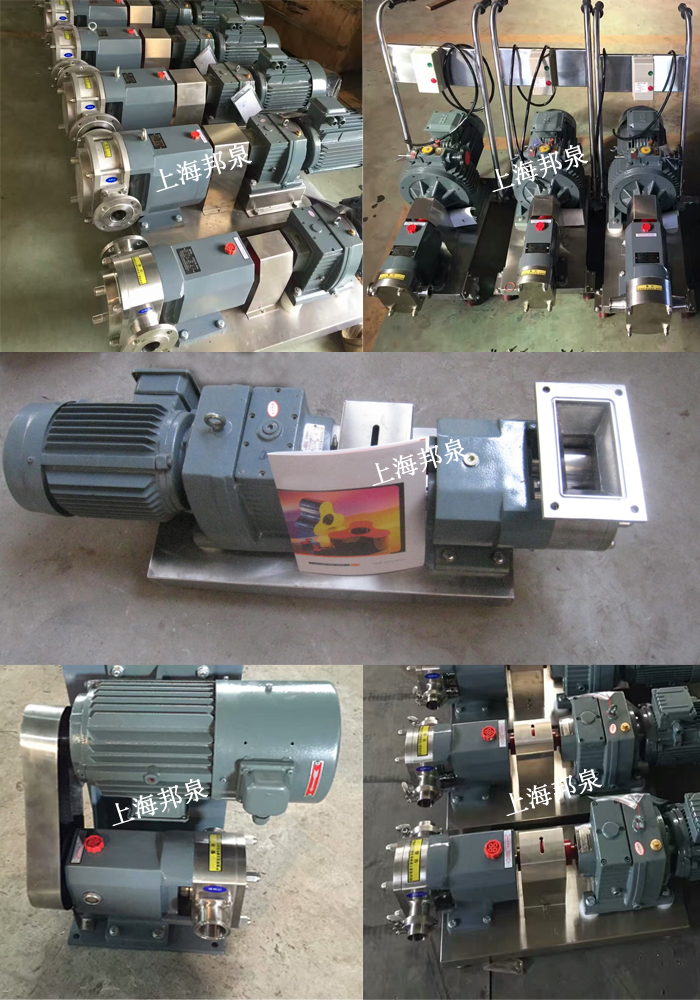

五、驱动配置：
| 1、电机+普通电机无级变速 |
 |
|
主要特点：调速精度高，变速范围大，可连续工作运转，运转平稳，性能稳定，噪音低，扭矩大，流量无级可调。
|
| 2、电机+一级无级变速 |
 |
| 与普通无级变速相比，其转速低(40-400转/分)，相同功率下其输出扭矩大，传动更平稳，性能更稳定，噪音低。 |
| 3、电机+一级齿轮减速机 |
 |
| 承载能力强，传动方式简单，特别针对高粘度，高浓度的物料输送，如电机采用变频电机可配变频器，以达到流量自动调节。 |
| 4、电机+二级齿轮减速机 |
 |
|
其承载能力比一般一级齿轮减速机更大，传动更平稳。
|
| 5、PLC+变频控制 |
 |
|
通过PLC数字化控制（或变频器控制），实现物料的定量、定时和定压的输送。
|
|
6、上进下出型
|
 |
|
针对流动性较差的物料输送，进口处可根据客户需要做成不同的连接方式，如卡箍，法兰，螺纹，喇叭口矩形
|
六、驱动形式：
